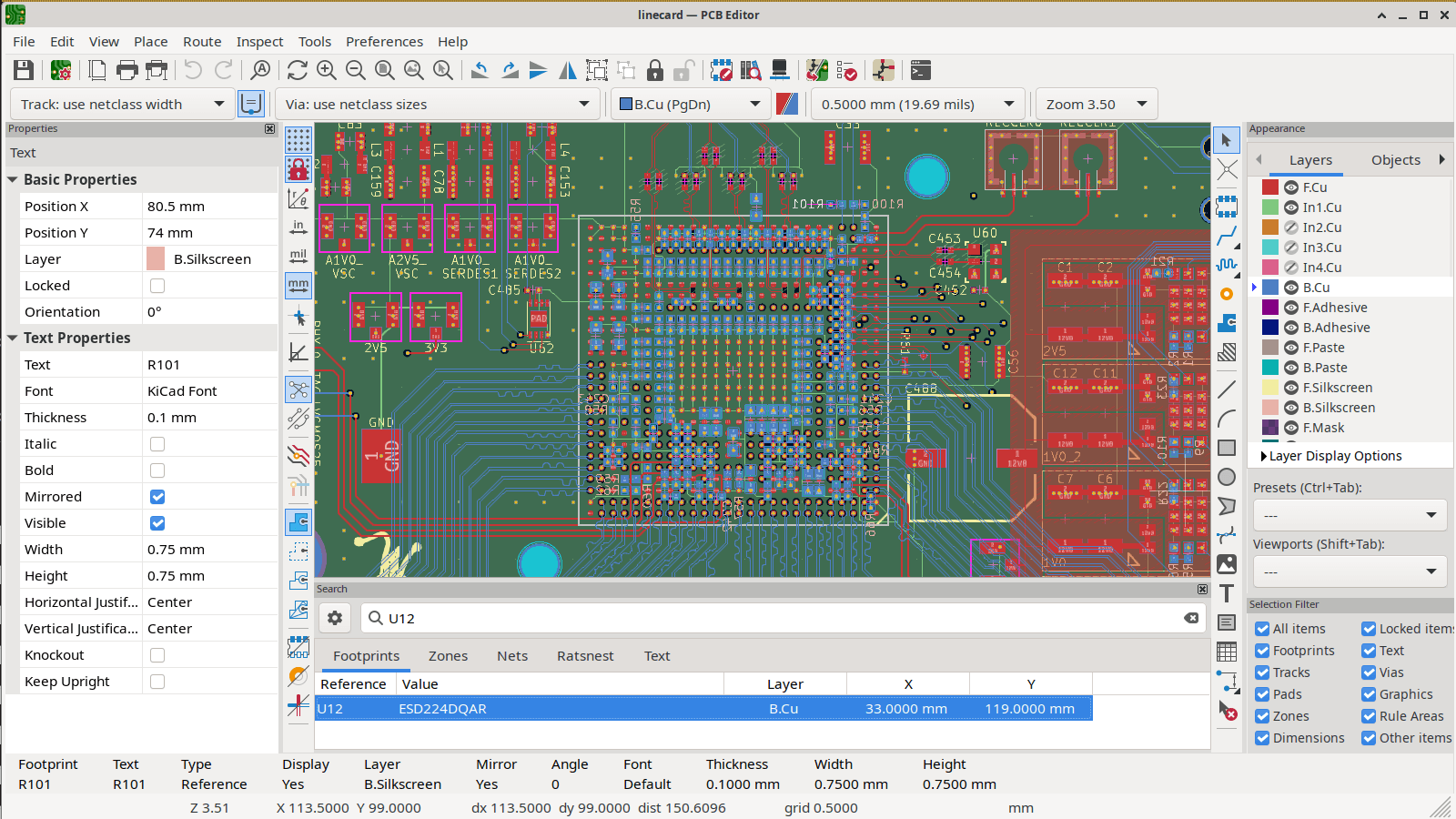

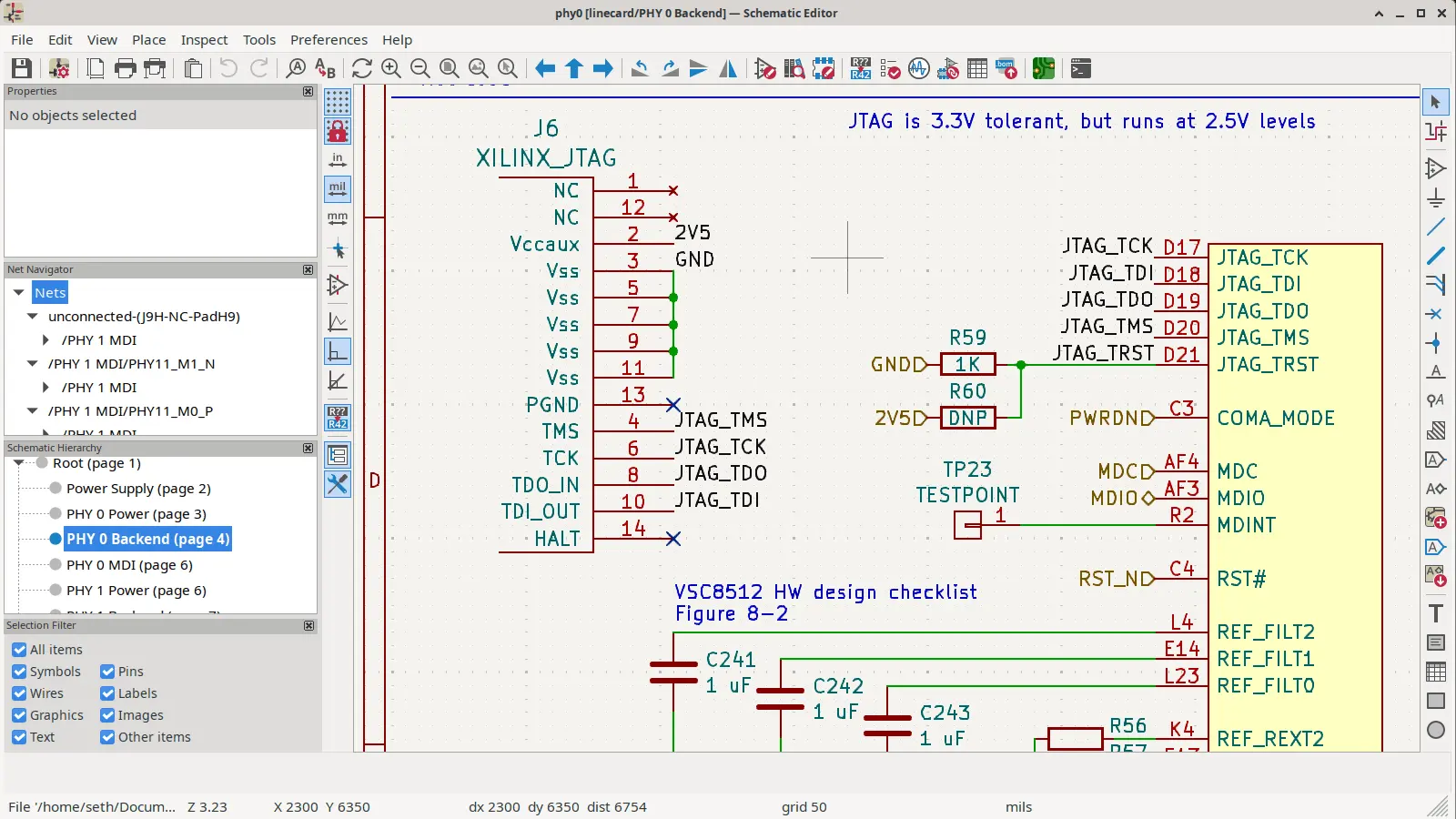

KiCad 是开源 EDA 里最完整的一套，覆盖硬件设计从想法到工厂的整条链路，且没有任何板子尺寸、层数、引脚数或导出格式上的限制。原理图编辑器带层级化设计、实时电气规则检查与符号库/封装库管理；PCB 编辑器提供推挤式布线、差分对与等长规则、多层叠层管理、区域填充与泪滴处理，以及交互式布线时的碰撞与间距提示。3D 查看器可以按 STEP 模型实时渲染整板，用来检查结构干涉和元件高度。制造端直接输出 Gerber X2、钻孔文件、IPC-356 网表、BOM 与坐标文件，交给国内板厂下单毫无障碍。此外还有电路仿真（集成 ngspice）、PCB 计算器、字符串/字体转封装等辅助工具，10 版本进一步改进了装配图输出与规则体系。项目由 Linux Foundation 支持、社区驱动，符号与封装库自带数万份符合行业标准的内容。它完全免费、无内购、无广告，也不搞「教育版功能缩水」。
核心亮点
- 原理图 + PCB + 3D 查看 + 仿真 + Gerber 输出，一个套件覆盖整条硬件流程
- 无层数 / 板尺寸 / 引脚数限制，商业项目与教学都能直接用于量产
- 推挤式交互式布线、差分对与等长规则、DRC/ERC 实时校验

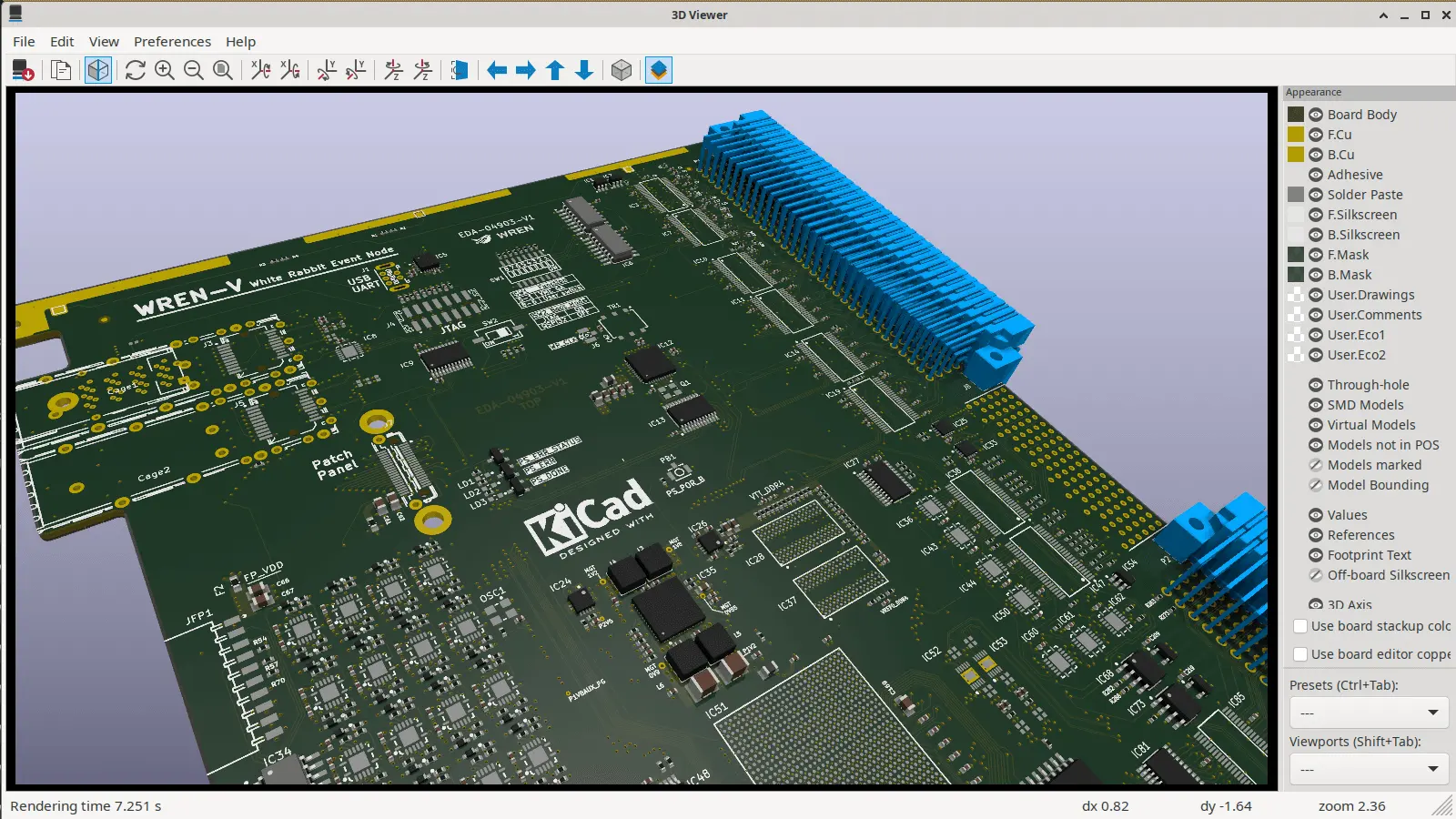

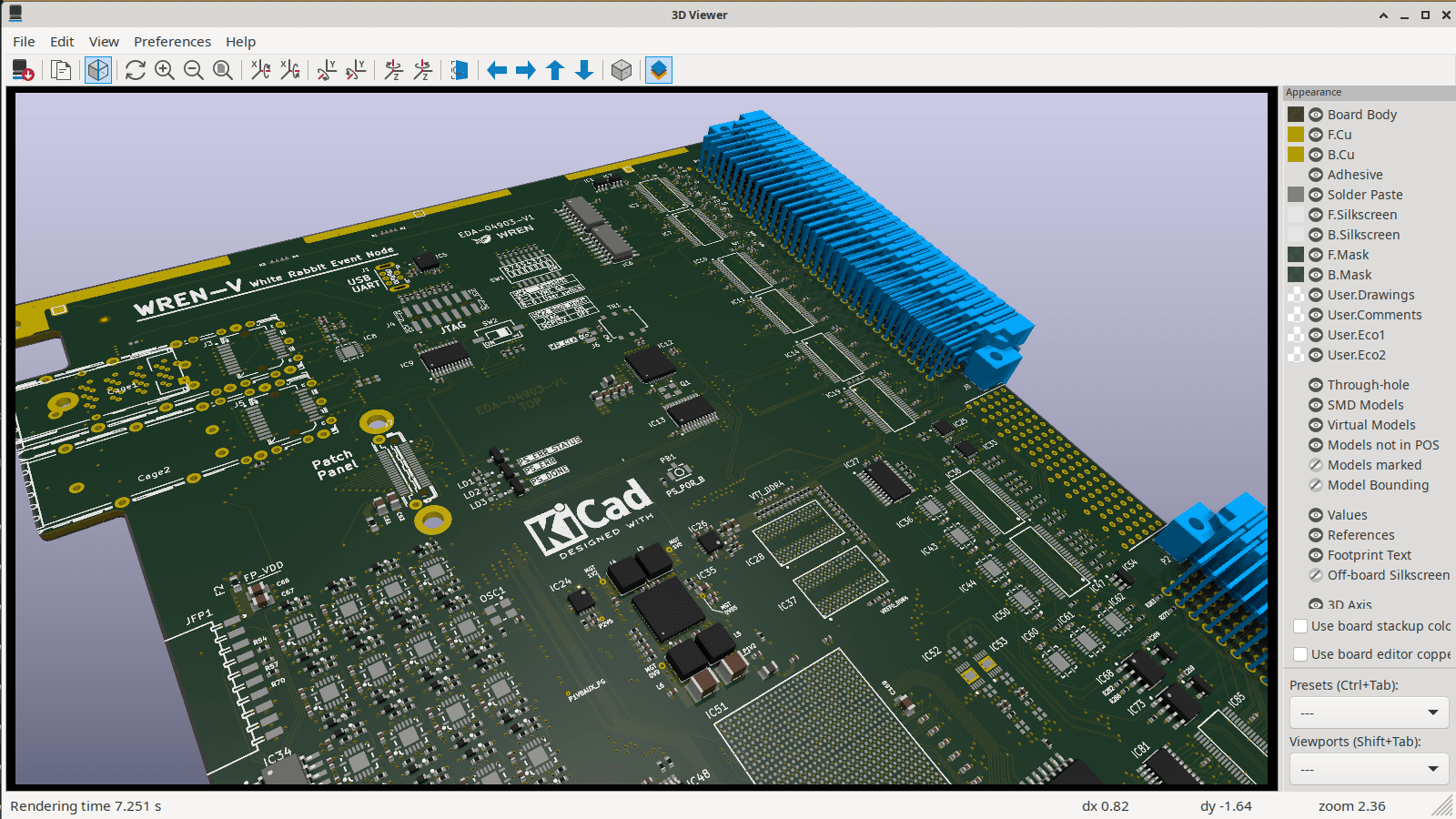

- STEP 3D 模型实时渲染整板，装机构干涉一眼可见
- 自带海量符号与封装库，社区库与制造商库可直接安装更新
- GPL-3.0-or-later 开源、免费无广告，Linux Foundation 支持，Windows/macOS/Linux 三平台
适用人群
电子与自动化专业学生、开源硬件与创客项目作者、需要摆脱授权费与板子规模限制的小型硬件团队。
安装前请注意
- 版本只向后兼容、不向前兼容：官方政策明确保证新版能读旧版文件，但用新版保存的工程旧版打不开，团队协作和教学环境必须先统一版本。
- 别用 nightly 改自己的工程：开发版版本号恒为 x.99，官方警告其可能造成数据丢失，且「在 nightly 里打开并保存的工程或库文件将无法再用于稳定版」，一定要在副本上操作。
- 国内下载不必绕道：官方三个平台的下载页都直接列出阿里云
mirrors.aliyun.com/kicad与清华 TUNAmirror.tuna.tsinghua.edu.cn/kicad两条镜像直链，优先选用即可；同时官方强调所有安装包带 EV 代码签名（签名主体KICAD SERVICES CORPORATION）并发布过恶意仿冒站警告，装之前右键看一下签名最稳妥。 - 没有官方 Windows 便携版：官网只发安装器（支持
--silent静默安装），免安装需求可考虑 Linux 的 AppImage 版。 - Linux 官方只提供 x86-64 AppImage，ARM 板卡需走发行版仓库或自行编译；macOS 要求 12 及以上，Windows 提供 x64 与 ARM64 两种安装器。许可证分三层：程序 GPL-3.0-or-later（含 MIT/BSD/Apache-2.0/ISC/MPL-2.0 等第三方组件），符号与封装库 CC-BY-SA-4.0 且版权方豁免了第 3 条——用库画板不会传染到你的设计产出，文档为 GPL-3.0-or-later 或 CC-BY-3.0-or-later 双许可可选。
极速安装方式
方式一：微软 WinGet（推荐 Windows 用户）
winget install KiCad.KiCad
方式二：macOS Homebrew
brew install --cask kicad
方式三：Windows Scoop
scoop bucket add extras
scoop install extras/kicad
